电火花穿孔机MS-DZ435C技术资料
一、技术配置：
序号 | 技术名称 | 简要说明 |
1 | 装夹电极直径（mm） | Φ0.3-Φ3.0 |
2 | 主轴头行程（mm） | 280 |
3 | 主轴伺服行程（mm） | 380 |
4 | 主轴最大调节速度（mm/min） | 1500 |
5 | 旋转头转速（rpm） | 0-200可调 |
6 | 工作台尺寸（mm） | 550*400 |
7 | X*Y轴行程（mm） | 450*350 |
8 | 导向器与工作台最大距离（mm） | 300 |
9 | 最大加工电流（A） | 30 |
10 | 输入最大功率（KW） | 4.0 |
11 | 电源输入方式（V/HZ） | 380/50 |
12 | 数显方式 | 三轴 |
13 | 工作液供给方式 | 浅隙式 |
14 | 工作液供给装置 | 电动泵 |
15 | 工作液压力（Mpa） | 8 |
16 | 最大工作物荷重（kg） | 380 |
17 | 主机外形尺寸（W*L*H） | 1000*1200*2200 |
18 | 整机重量（kg） | 820 |
19 | X、Y、Z轴配置 | X、Y、Z轴精密滚珠丝杠 |
20 | X、Y、Z轴台湾直线导轨 | |
22 | Z轴混合伺服电机 |
二、机床主要性能特征
1、 Z轴最大行程380mm，一次可装夹500mm长电极，并且电极管浪费降到了最低（大约100mm），加以超低损耗电路设计，极大提高了电极管的使用效率。
2、Z轴采用细分步进马达，实现了快速升降，整个行程只需10秒左右，大大减少了等待时间，效率大幅度提高。机头行程采用电动升降。
3、 专利旋转头：首创电机旋转头一体设计，采用钨钢耐磨片及多重防水结构。与夹头采用锥套连接，可保证夹头旋转同心度。
4、自主研发操作系统：一键加工、定深功能、分中功能、定端面功能、专家数据库、数字采样、自适应伺服跟踪、穿透功能、柔性加工、高速加工、表面防护、关加工自动回工件面。适用Φ0.3以上电极铜管的细孔加工、厚度300mm以内超厚工件加工。
三、设备工作条件
1. 电源：380V±10%,50HZ±10%
2. 环境温度：2℃-40℃.建议室温在20℃±1℃
3. 相对湿度：≦75%（无强碱、无强电磁场、无水气状态）
4. 机床噪声等级：≤80db
5. 机床在上述工作环境下能长期稳定工作.

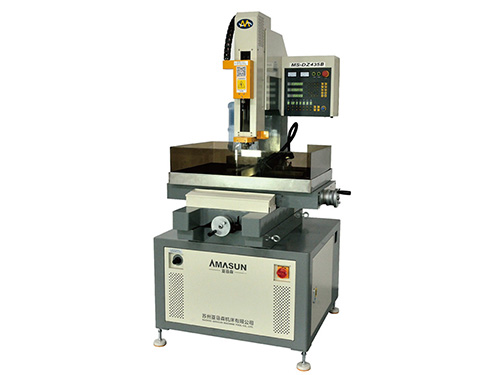

四、产品参考图片
五、出厂装箱单
序号 | 名称 | 规格 | 数量 |
1 | 电极专用剪刀 |
| 1把 |
2 | 双头螺丝刀 |
| 1把 |
3 | 内六角板手 | M3 | 1把 |
4 | 内六角板手 | M4 | 1把 |
5 | 内六角板手 | M5 | 1把 |
6 | 内六角板手 | M6 | 1把 |
7 | 内六角板手 | M8 | 1把 |
8 | 导向器 | Ф0.5mm | 1只 |
9 | 导向器 | Ф1.0mm | 1只 |
10 | 电极管 | Ф0.5mm | 100支 |
11 | 电极管 | Ф1.0mm | 100支 |
12 | 密封圈 | Ф0-1.0mm | 20只 |
13 | 台湾自锁紧钻夹头 | Ф0-3.0mm | 1套 |
14 | 净水箱 | 20L | 1套 |
15 | 污水桶 | 25L | 1套 |
16 | 机床底脚 | M16 | 4只 |
17 | 平衡条座架 |
| 1付 |
18 | 挡水板 |
| 1付 |
19 | 使用说明书 |
| 1份 |
