MS-DC430A型

服务热线: 0512-66107999

产品参数/ Product parameter

数控穿孔机MS-DC430A技术资料



一、技术配置:

机械部分

1

装夹电极直径(mm)

Φ0.1-Φ3.0

2

W轴/主轴头行程(mm)

280

3

Z轴/主轴行程(mm)

380

4

主轴最大调节速度(mm/min)

1500

5

旋转头转速(rpm)

0-200可调

6

工作台尺寸(mm)

440*320

7

X*Y轴行程(mm)

400*300

8

导向器与工作台最大距离(mm)

≥300

9

最大工作物荷重(kg)

380

10

主机外形尺寸(W*L*H)

1200*1000*2100

11

整机重量(kg)

780

12

定位精度XY(mm)

X.Y≤0.03/300

13

重复定位精度XY(mm)

X.Y≤0.03/300

14

移动速度XY(mm/min)

≤1000

电器部分

15

数控轴

X、Y、Z三轴

16

穿孔加工轴

Z轴

17

最大加工电流(A)

30

18

加工速度(mm/min)

30-60

19

输入最大功率(KW)

4.5

20

最小电极消耗比

≤0.8%

21

工作液供给装置

电动+气动 双泵

22

数显方式

三轴





水箱部分(☆选配

23

容量(L)

110

24

净重(kg)

45

25

外观尺寸(W*L*H)

920*460*750mm

26

材质

不锈钢

27

其他说明

循环过滤





二、机床主要性能特征

1、系统采用触摸屏工控电脑,Win7操作系统,运行速度快,可同时处理海量数据。
2、具备丰富的数据接口,系统可通过U盘、网口、无线直接把数据调入并可进行编辑,产生最合理的加工路线。

3、支持X.Y.Z三轴数控加工,适用于平面及弧面打孔。

4、自带专家工艺库,只需输入工件材质、电极直径、加工要求等条件,加工参数自动调取,也可以对孔加工参数进行手动调整。

5、具备自动分中、自动寻边、自动寻工件表面。

6、精准深度控制,自动检测电极损耗量,也可手动设定电极损耗量。

7、穿透自动检测,也可手动设定深度坐标。

8、XYZ三轴滚珠丝杆,直线导轨。

9、手自一体加工方式,X、Y轴定位后自动锁定,可手动解锁。



三、设备工作条件

1. 电源:380V±10%,50HZ±10%

2. 环境温度:2℃-40℃.建议室温在20℃±1℃

3. 相对湿度:≦75%(无强碱、无强电磁场、无水气状态)

4. 机床噪声等级:≤80db

5. 机床在上述工作环境下能长期稳定工作.

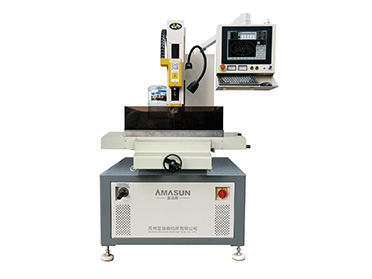

四、产品参考图片



五、出厂装箱单



序号

名称

规格

数量

1

电极专用剪刀



1把

2

双头螺丝刀



1把

3

内六角板手

M3

1把

4

内六角板手

M4

1把

5

内六角板手

M5

1把

6

内六角板手

M6

1把

7

内六角板手

M8

1把

8

导向器

Ф0.5*12*42mm

1只

9

导向器

Ф1.0*12*42mm

1只

10

黄铜电极管

Ф0.5*500mm

100支

11

黄铜电极管

Ф1.0*500mm

100支

12

硅胶止水塞

Ф0-1.0mm

20只

13

台湾自锁紧钻夹头

Ф0-3.0mm

1套

14

循环净化系统水箱(☆选配)

110L

1套

15

外冲水装置(☆选配)



1套

16

机床底脚

M16

4只

17

平衡条座架

30*50*380mm

1付

18

PC挡水板



1付

19

使用说明书



1份





下一个:MS-DC430B型
